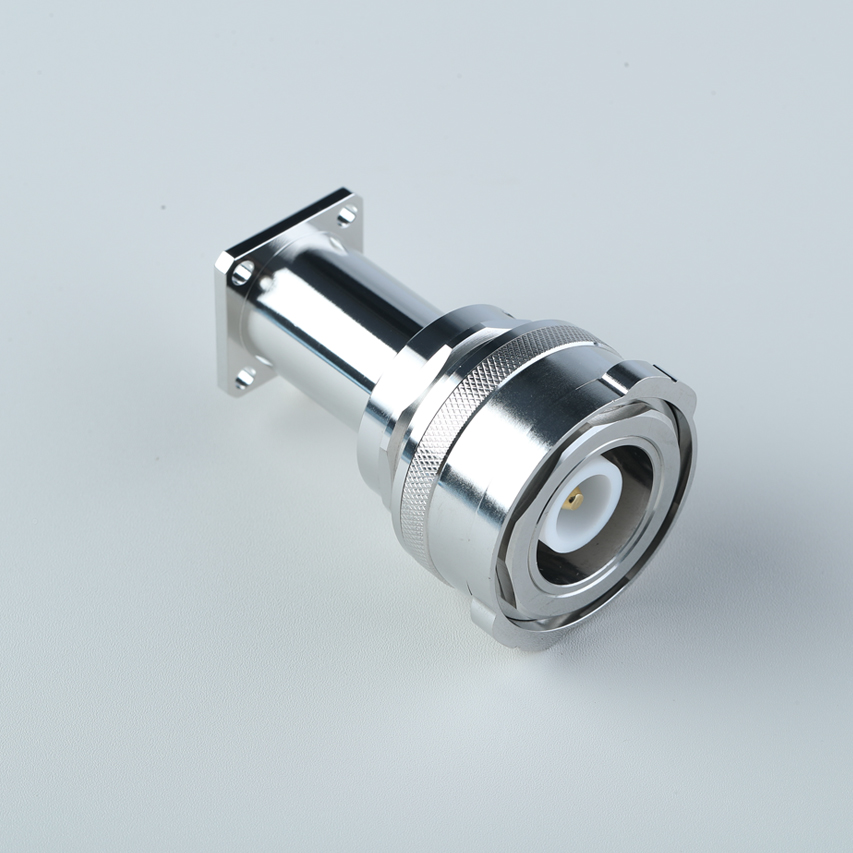

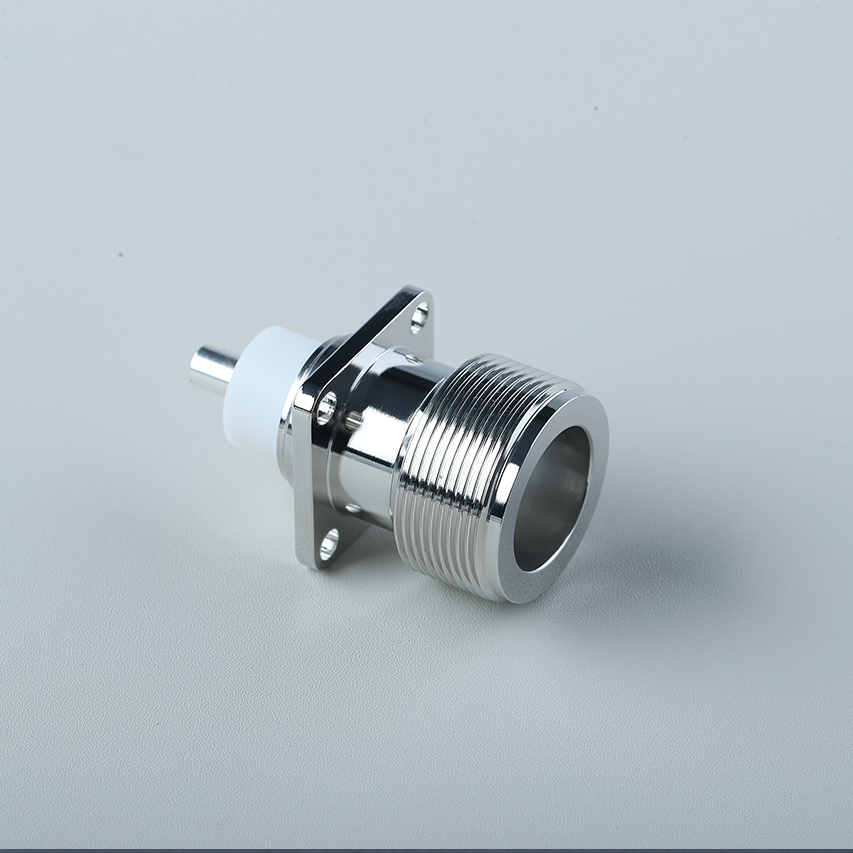

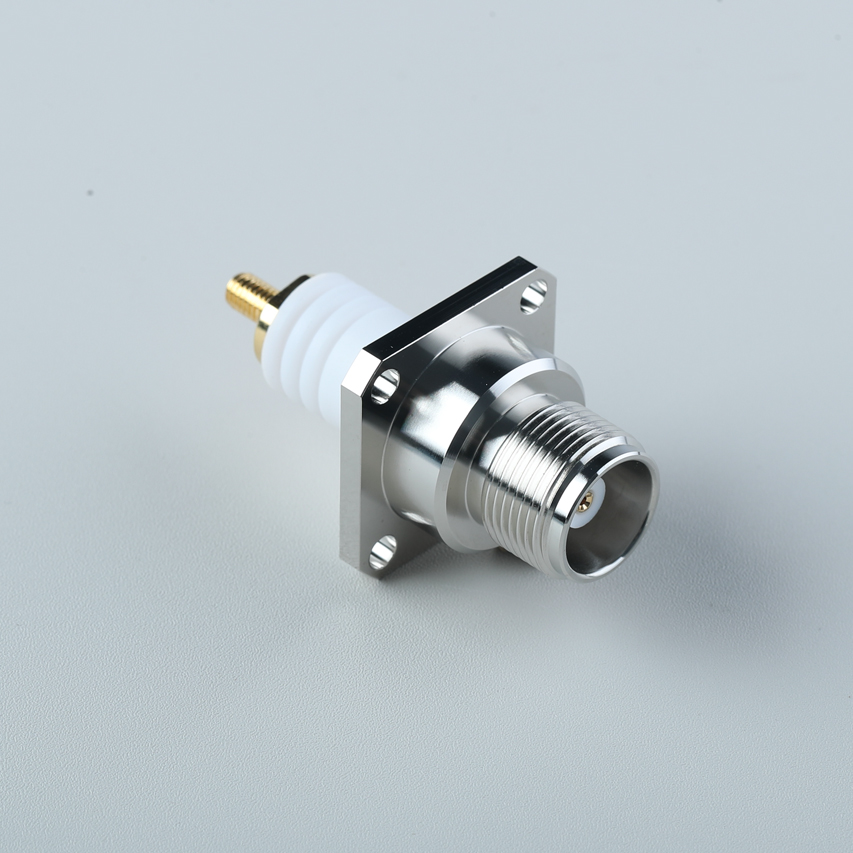

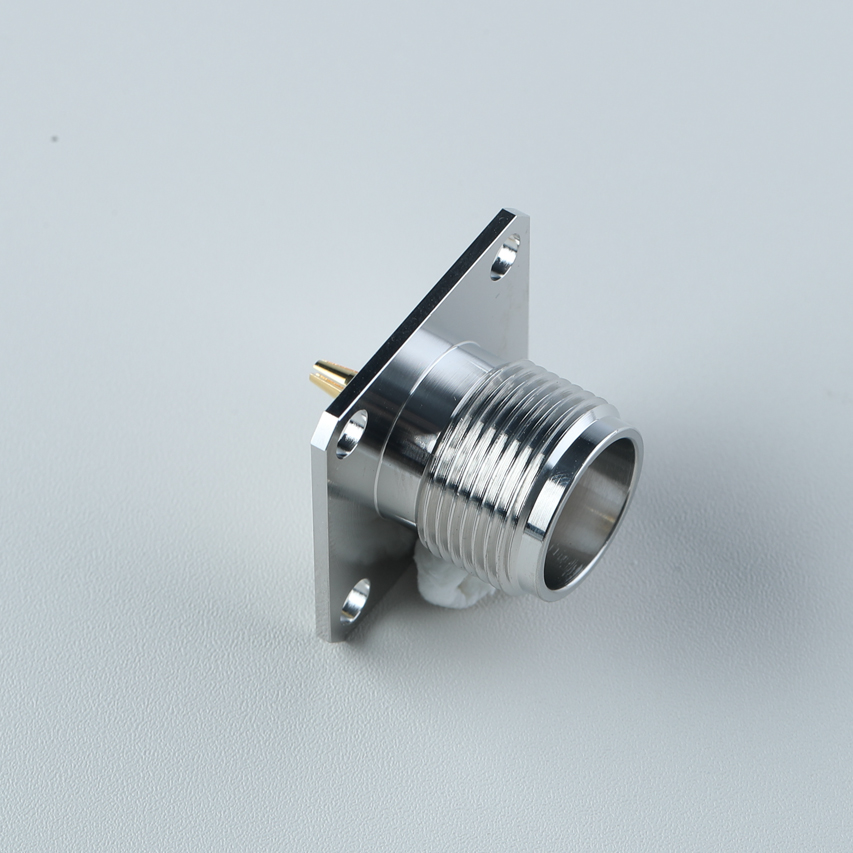

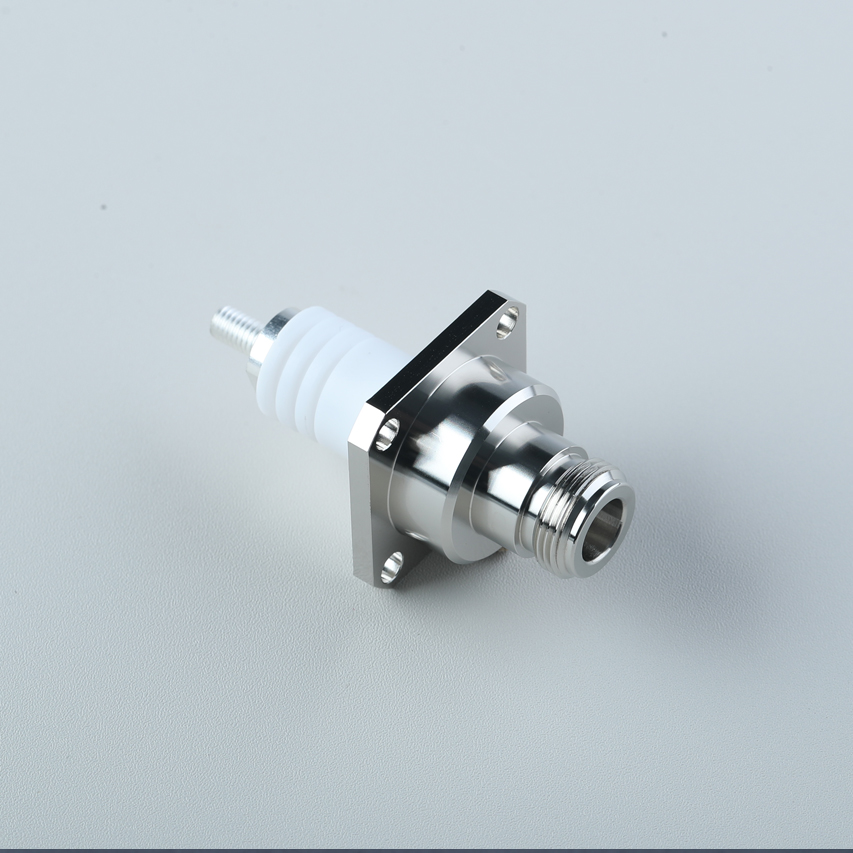

RG213 - 射频电缆射频连接器
射频同轴电缆由中心导体、绝缘和同心的金属外屏蔽构成，其 90% 以上的屏蔽效率降低电磁干扰的同时可以有效传输横电磁波信号和能量。公司生产多种射频同轴电缆用于匹配器内部射频连接和射频电源到匹配器连接以及匹配器到腔体的连接。RG213、RG214、RG393 射频电缆绝缘外径 7.25MM，适用于 3KW 射频电源到匹配器连接；CL450、CL560、CL600 射频电缆使用低密度低损耗 PTFE 绝缘，适用于 5KW - 12KW 射频能量传输，以及匹配器到腔体的连接。TMR400、TMR600 使用发泡 PE 绝缘，低损耗轻量型电缆，广泛用于光伏太阳能行业射频传输。
| 物理参数 (mm) | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 规格型号 | RG213 | RG214 | RG393 | RG217 | CL450 | CL560 | CL600 | TMR400UF | TMR600UF |
| 导体 | 2.26 | 2.26 | 2.39 | 2.69 | 3.36 | 3.7 | 4.06 | 2.74 | 4.5 |
| 绝缘 | 7.24 | 7.24 | 7.24 | 9.4 | 9.1 | 10.5 | 11.26 | 7.24 | 11.6 |
| 金属屏蔽 | 8.08 | 8.02 | 8.38 | 11.07 | 9.9 | 11.7 | 12.7 | 8.13 | 12.3 |
| 护套 | 10.29 | 10.8 | 9.91 | 13.84 | 12 | 14.1 | 14.1 | 10.3 | 15 |
| 耐压 (kV) | 5 | 5 | 5 | 5.8 | 5 | 8 | 8 | 5 | 8 |
| 传播速率 (%) | 65.9 | 65.9 | 71 | 65.9 | 76 | 76 | 76 | 82 | 82 |
| 机械参数 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 弯曲变径 | 50mm | 50mm | 50.8mm | 140mm | 60mm | 70mm | 50.8mm | 100mm | 100mm |
| 温度等级 | -40/+85℃ | -40/+85℃ | -55/+200℃ | -40/+80℃ | -50/+200℃ | -40/+80℃ | -50/+200℃ | -40/+85℃ | -40/+85℃ |
| 电气参数 (dB/100m) | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 衰减 (dB/100m) +25℃温度环境；海平面 | |||||||||
| 0.4 MHz | 0.39 | 0.44 | 0.43 | 0.34 | 0.25 | 0.23 | 0.21 | 0.31 | 0.19 |
| 2.0 MHz | 0.87 | 0.99 | 0.95 | 0.77 | 0.50 | 0.48 | 0.46 | 0.70 | 0.43 |
| 13.56 MHz | 2.27 | 2.59 | 2.48 | 2 | 1.25 | 1.24 | 1.21 | 1.82 | 1.12 |
| 27.12 MHz | 3.21 | 3.66 | 3.51 | 2.83 | 1.75 | 1.73 | 1.71 | 2.57 | 1.61 |
| 40.68 MHz | 3.93 | 4.49 | 4.3 | 3.46 | 2.14 | 2.2 | 2.1 | 3.15 | 1.97 |
| 60 MHz | 4.77 | 5.45 | 5.22 | 4.21 | 2.62 | 2.6 | 2.55 | 3.83 | 2.4 |
| 功率等级（kw） | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 25℃温度环境，匹配状态下，最高电缆护套温度 60℃ | |||||||||
| 0.4 MHz | 23.99 | 29.81 | 41.46 | 35.63 | 58 | 64 | 74 | 23.5 | 39.5 |
| 2.0 MHz | 10.73 | 13.33 | 18.54 | 15.94 | 26.01 | 28 | 33 | 10.7 | 17.7 |
| 13.56 MHz | 4.17 | 5.12 | 7.12 | 6.12 | 10KW | 11KW | 12.75 | 4.1 | 6.77 |
| 27.12 MHz | 2.91 | 3.62 | 5.03 | 4.33 | 7 | 7.8 | 9.02 | 2.9 | 4.78 |
| 40.65 MHz | 2.38 | 2.96 | 4.11 | 3.53 | 5.77 | 6.35 | 7.36 | 2.3 | 3.9 |
| 60 MHz | 1.93 | 2.43 | 3.38 | 2.91 | 4.75 | 5.22 | 6.06 | 1.95 | 3.22 |
